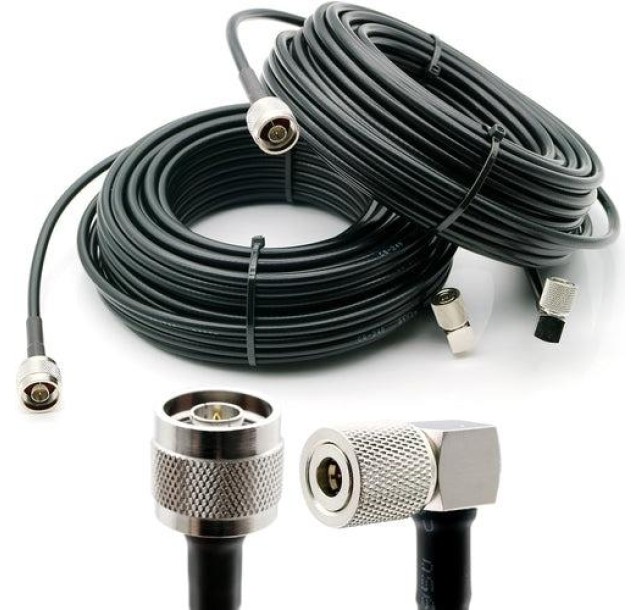

Антенний кабель Alientech CG240 для Deimox, QMA -N-type, 20 м, пара

RG223

CG240

RG8

Конструкція

Матеріал

0.D (mm)

Матеріал

0.D (mm)

Матеріал

0.D (mm)

1 Внутрішній провідник

Посріблений мідний дріт

0.90

Оголена мідь

1.42

Алюміній з мідним покриттям

2.74

2 Діелектрик

Поліетилен

2.95

Поліетилен

3.81

Поліетилен

7.24

3 Зовнішній провідник

Подвійне посріблена мідне плетіння

3.95

Алюмінієва фольга + обплетення з лудженої міді

4.52

Самоклеюча алюмінієва фольга + луджений мідний дріт

8.00

4 Обмотка

Чорний ПВХ

5.30

Чорний поліетилен

6.10

Чорний поліетилен

10.1

RG223

CG240

RG8

Опір кабелю

50 ohm

50 ohm

50 ohm

Ємність

101.05 pF/m

79.4 pF/m

78 pF/m

Швидкість

66%

84%

85%

Випробування на іскроутворення

5000 Vrms

5000 Vrms

8000 Vrms

Пікова напруга (кВт)

1.4 W

5.6 W

16 W

Робоча частота

12 GHz Max

18 GHz Max

21 GHz

RG223

CG240

RG8

Вага

60 g/m

62 g/m

80 g/m

Радіус вигину

25 mm

30 mm

51 mm

Діапазон температур

-25~+70°C

-40~+80°C

-40~+80°C

Відповідність RoHS

Відповідний

RG223

CG240

RG8

Частота (МГц)

Загасання(дБ/м)

Загасання(дБ/м)

Загасання(дБ/м)

100

0.13

400

0.27

0.10

450

0.173

900

0.248

1000

0.44

0.16

2500

0.424

3000

0.82

0.28

5000

1.10

0.38

5800

0.668

6000

1.27

0.42
